EJOT® ADJUSTtec

Specification

Overview
- Стандартен механизъм за настройка с индивидуална предварителна настройка на момента на регулиране
- Фиксиране и регулиране само с един елемент
- Индивидуално оразмеряване на диапазона на регулиране
- Намалени разходи за монтаж поради директно закрепване
- Могат да бъдат интегрирани функции по избор

Downloads

Bulgarian

English

German

Daniel Zarev

Sales Manager

dzarev@ejot.com
+359 2 421 9637

CAD и други на ejot.com

С еднократна регистрация ще имате достъп до CAD данни в различни формати, както и PDF файлове на техническите чертежи на нашите продукти DELTA PT®, SHEETtracs® и ALtracs® Plus. Освен това CAD & more ви предлага възможността да проектирате вашите индивидуални съединения с помощта на програми за калкулиране или да проверите тяхната осъществимост чрез ПРОГРАМИ ЗА ПРОВЕРКИ ЗА ПРИЛОЖЕНИЕ. Освен това можете да изтеглите най-новите продуктови брошури, технически публикации и стандартите на компанията EJOT.

CAD и други

Закрепване на спомагателни елементи

В съвременната автомобилна индустрия е много важно всички спомагателни компоненти да бъдат закрепяни по регулируем начин. Изискванията към решенията за закрепване са се развили от обикновено закрепване през компенсация на толеранса до многофункционални системи.

Инженерната гъвкавост на механизма за настройка на EJOT® ADJUSTtec прави възможни допълнителни функции, като прецизно позициониране, уплътняване или олекотяване на компоненти, с използването на леки метали или високоякостни композитни материли.

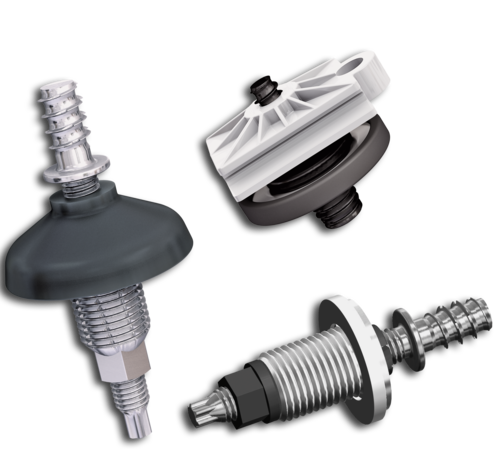

Типично приложение за тази категория продукти са задните светлини, които трябва да бъдат фино регулируеми в своето положение спрямо другите компоненти на автомобила. Това става необходимо за много автомобили, тъй като симетрията се счита за важен показател за качество от клиентите. Версии на механизма за настройка на EJOT® ADJUSTtec:

EJOT ADJUSTtec „modular Adjuster"

В модерния дизайн на автомобили LED модулите се монтират все по-често. Преди лампите да са готови и затворени тези модули трябва да бъдат подравнени по надлъжната ос по време на сглобяването. Настройката се прави чрез подходящи фиксиращи елементи.
За целта EJOT е разработил елемент от пластмасова гайка и регулиращ метален винт.

EJOT ADJUSTtec универсален

Регулиращият и закрепващ елемент за почти всички области на приложение. С него желаният прозорец на въртящия момент може да бъде настроен според изикваняита на проекта. Елементът може да бъде снабден с опционално уплътнение за използване в зони с водни пръски.

EJOT ADJUSTtec стандарт

Стандартният дизайн позволява индивидуално позициониране на прикачените части. Пластмасовата част на винта се закрепва самонарезно в свързвания елемент, а регулирането му навън и навътре става чрез металния болт.

EJOT ADJUSTtec персонализирани за клиента

Индивидуалното адаптиране на толеранса в съответствие с проектните изисквания са свойствата на този специфичен елемент за настройка. Фланеца на болта с резба е контактната повърхност на пластмасовия елемент. Чрез завинтване на болта с резба се движи кухия винт и по този начин се регулра позицията на елемента.

EJOT ADJUSTtec višenamenski

Всички механични свойства на стандартната и персонализираната за клиента версия ADJUSTtec са комбинирани в този елемент за настройка. Той предлага допълнителната възможност за промяна на предварителната настройка, без да се налага откачането на винтовото съединение след първоначалната инсталация.

EJOT ADJUSTtec триизмерни

Прикачването на големи части прави поставя високи изиквания към използваните крепежи. Особено компенсация на толеранса в три направления, поемане на температурните разширения, както и износването на съединението са много важни параметри за инженеринга. Други индивидуални изисквания могат да бъдат интегрирани също.
