Spiralform®

Specification

Overview
- Подходящ за сглобки съгласно DIN 7500
- Ниски въртящи моменти на формоване на резби поради специална геометрия на резбата с точка на самозатягане
- Оформената резба съответства на метричната ISO резба DIN 13
- Високи стойности на якост и максимално зацепване на резбата поради кръгло напречно сечение на резбата

Downloads

Bulgarian

Design recommendations Spiralform 921 KB

English

Design recommendations Spiralform 921 KB

German

Design recommendations Spiralform 804 KB

Daniel Zarev

Sales Manager

dzarev@ejot.com
+359 2 421 9637

CAD и други на ejot.com

С еднократна регистрация ще имате достъп до CAD данни в различни формати, както и PDF файлове на техническите чертежи на нашите продукти DELTA PT®, SHEETtracs® и ALtracs® Plus. Освен това CAD & more ви предлага възможността да проектирате вашите индивидуални съединения с помощта на програми за калкулиране или да проверите тяхната осъществимост чрез ПРОГРАМИ ЗА ПРОВЕРКИ ЗА ПРИЛОЖЕНИЕ. Освен това можете да изтеглите най-новите продуктови брошури, технически публикации и стандартите на компанията EJOT.

CAD и други

Сигурни връзки в стомана

Винтовете EJOT Spiralform® са специални крепежни елементи за надеждни и безаварийни метални съединения, особено в стомана и неръждаема стомана. Оформянето на резба и закрепването са само една стъпка с този винт. Винаги се оформя точна, плътно прилепваща резба с високи якостни свойства. Това гарантира оптимална устойчивост срещу разхлабване при динамично натоварване.

Специална геометрия на резбта

Винтовете EJOT Spiralform® имат четири малки издатини на интервали от 90 °, които преминават спираловидно през резбата. По този начин са спазени изискванията на VDE за използването на самонарезни винтове. Върха Spiralform® Plus причинява много ниски въртящи моменти при образуването на резбата. Благодарение на специално оформеното начало на резбата в комбинация с кръглото сечение на винта, той се завива много по-лесно. Кръглото напречно сечение също така позволява пълно зацепване на резбата, което води до по-високи якостни свойства. Реализирани са висока сигурност на процесите и постоянно качество на захват.

Spiralform® е регистрирана търговска марка на Wilhelm Schumacher GmbH, Hilchenbach.

Spiralform® WN 13 Форми на главите и задвижвания

WN1321 лещовидна глава с шайба TORX®

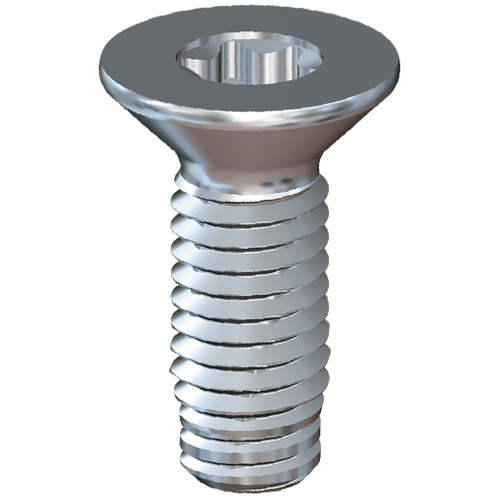

WN1323 скрита глава TORX®
WN1342 лещовидна глава със задвижване Z (or H)
WN1343 скрита глава със задвижване Z (or H)
WN1346 шестоъгълник
WN1347 шестоъгълник с фланец

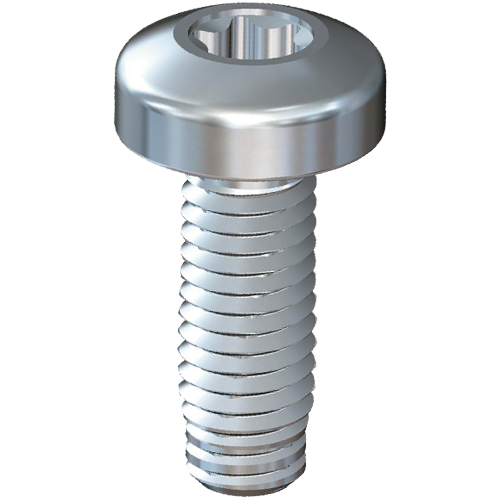

WN1352 лещовидна глава TORX®
WN1353 лещовидна глава TORX®

За подробна информация, моля направете справка с фирмения стандарт на EJOT
Може да го свалите от секцията "CAD & more".
