DELTA PT® DS

Specification

Overview
- Стандартна дължина: прибл. 2 & nbsp; до 10 & nbsp; x номиналния диаметър (други при поискване)
- Безопасно и надеждно директно сглобяване в термосет
- Потенциал за намаляване на разходите чрез стандартизация: Един тип винт за термопластмаса и термореактив
- Лесно сглобяване благодарение на доброто закрепване на винта
- Възможна по-малка дълбочина на отвора в сравнение с винтове с фрезован режещ ръб
- По-голямо покритие на фланеца при същата дълбочина на монтаж в сравнение с винтовете с фрезован режещ ръб

Downloads

Bulgarian

Design recommendations DELTA PT DS 1 MB

English

Design recommendations DELTA PT DS 1 MB

German

Design recommendations DELTA PT DS 1 MB

Daniel Zarev

Sales Manager

dzarev@ejot.com
+359 2 421 9637

CAD и други на ejot.com

С еднократна регистрация ще имате достъп до CAD данни в различни формати, както и PDF файлове на техническите чертежи на нашите продукти DELTA PT®, SHEETtracs® и ALtracs® Plus. Освен това CAD & more ви предлага възможността да проектирате вашите индивидуални съединения с помощта на програми за калкулиране или да проверите тяхната осъществимост чрез ПРОГРАМИ ЗА ПРОВЕРКИ ЗА ПРИЛОЖЕНИЕ. Освен това можете да изтеглите най-новите продуктови брошури, технически публикации и стандартите на компанията EJOT.

CAD и други

Специалиста при термосет пластмаси

Алтернативни материали, които не бяха на фокус преди няколко години, сега са често срещани в различни сфери на индустрията. Особено термосет пластмасите все по-често изместват други материали използвани в автомобилната индустрия, за намаляване на теглото на компонентите. Надеждната и трайна връзка на тези силно натоварени части поставя високи изисквания към използваните закрепващи елементи. EJOT отговаря на тези изисквания с иновативния DELTA PT® DS, базиран на доказания винт DELTA PT®, който е доказан в най-трудните приложения за самонарязване в термосети поради специалната геометрия на резбата.

Модифицирани краища на резбата

Формата на резбата на „DS“ (DuroSet) е „ключът“ за решението на тези трудни предизвикателства. В резбата на винта EJOT DELTA PT®DS има изрязани специални канали към доказаната геометрия на резбата DELTA PT®, които позволяват оптимално оформяне на женската резба. Тези канали са особено отчетливи при върха на винта и се стесняват към главата му. По този начин новата зона за формиране на резба позволява нисък инсталационен и висок момент на разрушаване, което ефективно предотвратява и разрушение в женската резба. DELTA PT®DS е оптимизиран за приложения, които поставят много високи изисквания към процеса на директно захващане поради голямата твърдост и крехкост на използвания материал.

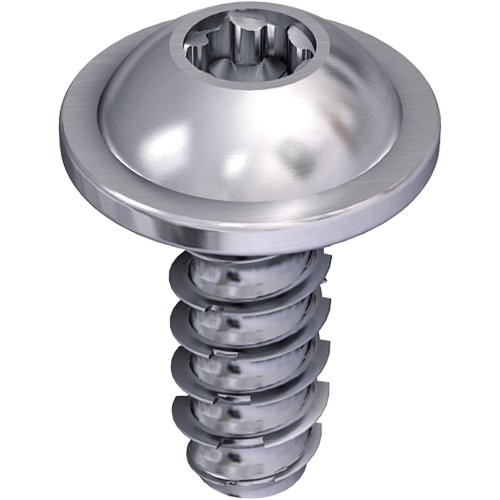

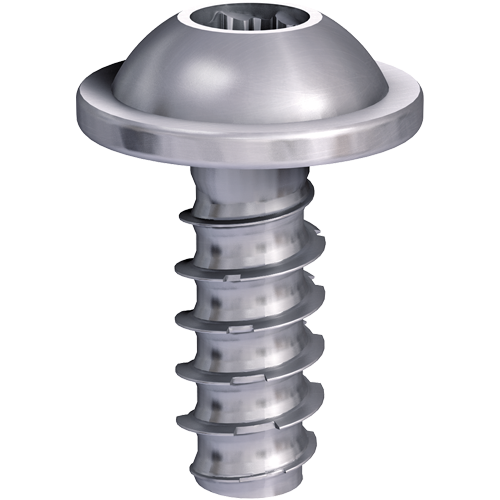

DELTA PT® DS Форми на главите и задвижвания

WN5411 лещовидна глава с шайба и задвижване Z (or H)
WN5412 лещовидна глава със задвижване Z (or H)
WN5451 лещовидна глава с шайба TORX PLUS®/AUTOSERT
WN5452 лещовидна глава TORX PLUS®/AUTOSERT
WN5453 лещовидна глава TORX PLUS®/AUTOSERT
WN5454 лещовидна глава TORX PLUS®/AUTOSERT

За подробна информация, моля направете справка с фирмения стандарт на EJOT
Може да го свалите от секцията "CAD & more".
