PT®

Specification

Overview
- Стандартна дължина: прибл. 2 до 10 x номиналния диаметър (други при поискване)
- Стандартен диаметър: от 1 до 10 mm (други при поискване)
- Директното сглобяване спестява време и стъпки на работа
- Минимизираното радиално напрежение позволява тънкостенни конструкции
- Висока товароносимост поради голямата дълбочина на носене на резбата
- Добро самозаключване на резбата

Downloads

Bulgarian

Design recommendations PT 2 MB

English

Design recommendations PT 2 MB

German

Design recommendations PT 2 MB

Daniel Zarev

Sales Manager

dzarev@ejot.com
+359 2 421 9637

CAD и други на ejot.com

С еднократна регистрация ще имате достъп до CAD данни в различни формати, както и PDF файлове на техническите чертежи на нашите продукти DELTA PT®, SHEETtracs® и ALtracs® Plus. Освен това CAD & more ви предлага възможността да проектирате вашите индивидуални съединения с помощта на програми за калкулиране или да проверите тяхната осъществимост чрез ПРОГРАМИ ЗА ПРОВЕРКИ ЗА ПРИЛОЖЕНИЕ. Освен това можете да изтеглите най-новите продуктови брошури, технически публикации и стандартите на компанията EJOT.

CAD и други

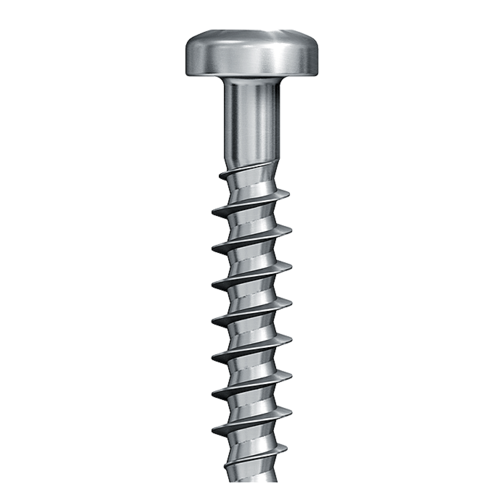

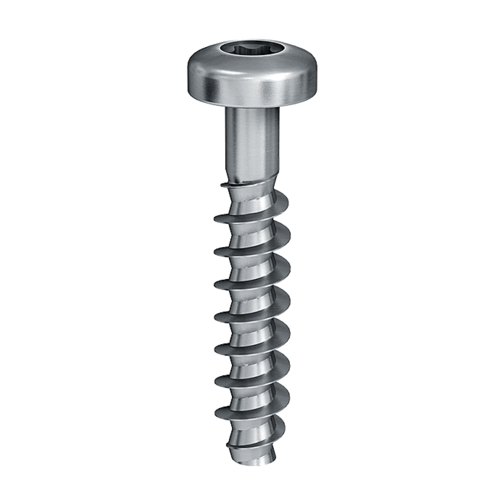

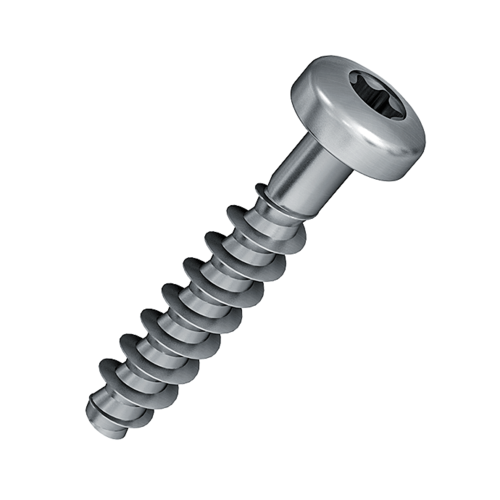

Самонарезния винт за термопласти

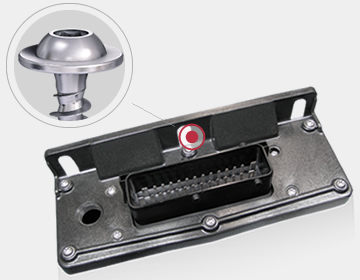

EJOT PT® е първият винт специално проектиран за самонарезно закрепване в термопласти. От десетилетия той е еталонът за надежден директен монтаж. Възможните области на приложение на този закрепващ елемент включват всички индустриални приложения и индустрии. Постоянно растящите изисквания на индустрията за технологията на закрепване наложиха усъвършенстването на добрите характеристики на PT® и оптимизацията му във всички детайли. Винтът DELTA PT® е резултат от този процес на оптимизация. Той отговаря на най-високите изисквания за прецизност и надеждност, както и предлага значителни предимства, например програмата подпомагаща проектирането EJOT DELTA CALC®.

PT® WN 14 Форми на главите и задвижвания

WN1411 лещовидна глава с шайба и задвижване Z (или H)
WN1412 лещовидна глава със задвижване Z (или H)
WN1423 скрита глава с TORX®
WN1447 шестоъгълник с шайба
WN1451 лещовидна глава с шайба TORX^®WN1452 лещовидна глава с TORX^®WN1453 скрита глава с TORX®

За подробна информация, моля направете справка с фирмения стандарт на EJOT.
Може да го свалите от секцията "CAD & more".
Натиснете тук за регистрация: "CAD & more"
