SHEETtracs®

Specification

Overview
- Висока якост на винтовото съединение поради образуваната тяга
- Висока устойчивост на вибрации
- Лесно и безопасно сглобяване поради добро подравняване и нисък инсталационен момент
- Голям момент на разрушение поради здравата вътрешна резба
- Кръгло напречно сечение на резбата за максимално зацепване
- Съвместимост с метрични винтове

Downloads

Bulgarian

Design recommendations SHEETtracs 1 MB

English

Design recommendations SHEETtracs 1 MB

German

Design recommendations SHEETtracs 1 MB

Daniel Zarev

Sales Manager

dzarev@ejot.com
+359 2 421 9637

CAD и други на ejot.com

С еднократна регистрация ще имате достъп до CAD данни в различни формати, както и PDF файлове на техническите чертежи на нашите продукти DELTA PT®, SHEETtracs® и ALtracs® Plus. Освен това CAD & more ви предлага възможността да проектирате вашите индивидуални съединения с помощта на програми за калкулиране или да проверите тяхната осъществимост чрез ПРОГРАМИ ЗА ПРОВЕРКИ ЗА ПРИЛОЖЕНИЕ. Освен това можете да изтеглите най-новите продуктови брошури, технически публикации и стандартите на компанията EJOT.

CAD и други

Сигурни връзки на тънки метални листове

Надеждният монтаж на тънки листове с предварителни отвори винаги е представлявал проблем особено при изискването за разглобяеми връзки. За листове по-дебели от 1 мм преди беше възможно да се прилагат обикновени винтове за ламарини, но увеличаващото се намаляване на дебелината на листа, поради потенциала за икономия на разходи, предотвратява това днес. Сега EJOT разработи сигурно решение за надеждното сглобяване на предварително пробити съединения от ламарина с дебелина по-малка от 1,5 мм, самонарезният винт EJOT SHEETtracs®. Този закрепващ елемент подкрепя прилагането на индивидуални стратегии за "олекотен дизайн". Например, намаляването на дебелината на облицовъчните стени на "бялата техника" стана възможно с SHEETtracs® - важен фактор за теглото, а също и оптимизация на разходите за тази категория продукти.

Специално оформление на резбата

EJOT SHEETtracs® се отличава с асиметричен ъгъл от 45 ° (30 ° / 15 °) и с по-малко изместване на материала създава по-здрава женска резба в листа. Това увеличава въртящия момент на сглобяване на съединението и дава възможност за множество повторни сглобки. В долната, заострена област на винта, ъгълът на резбата е обърнат, а получената тяга е главно в посока на закрепване. Некръглата зона за формиране на резба гарантира лесно, центриране, а издатините на резбата гарантират сигурно проникване на листовия материал. Кръглото напречно сечение в горната, носеща резба води до по-голямото и затягане в ламарината в сравнение с некрълите геометрични резби.

SHEETtracs® Проверка на приложението

The EJOT SHEETtracs^® is a self-tapping screw for reliable thin sheet metal joints with pilot hole.

The online tool SHEETtracs^® Application Check enables the user to determine the relevant values for the fastening application by entering the materials and sheet thicknesses which are to be joined. These values are amongst others the required pre-hole diameter and a recommended tightening torque considering different screw surfaces.

SHEETtracs® WN 52 Форми на главите и задвижвания

WN5241 лещовидна глава с шайба и задвижване Z (или H)
WN5242 лещовидна глава със задвижване Z (or H)
WN5243 скрита глава със задвижване Z (or H)
WN5247 шестоъгълник с фланец

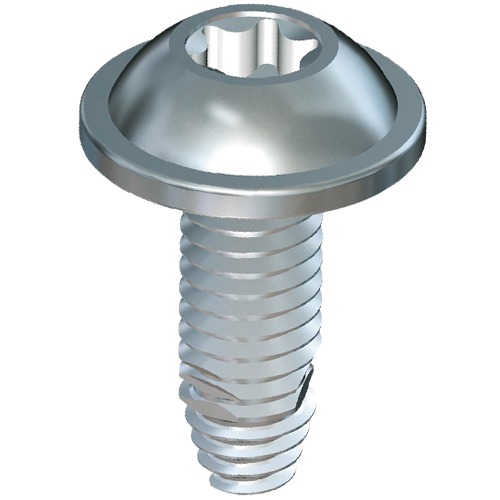

WN5251 лещовидна глава с шайба TORX®

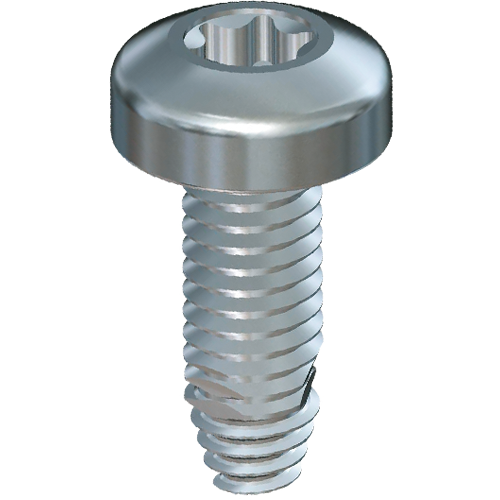

WN5252 лещовидна глава TORX®
WN5254 скрита глава TORX®

За подробна информация, моля направете справка с фирмения стандарт на EJOT
Може да го свалите от секцията "CAD & more".
