ALtracs® Plus

Specification

Overview
- Самонарезният винт за лек метал
- Пригодност за олекотен дизайн: Оптимизираната геометрия на резбата на ALtracs ^® Plus улеснява използването на по-малки и по-къси винтове, но с постоянно високи стойности на якост
- Програмата за калкулиране ALtra CALC ^® за предварително оразмеряването на съединенията спестява време и усилия за тестване на отделни компоненти.
- Високи притискащи усилия и дългосрочна стабилност, дори при големи динамични и термични натоварвания
- До 40% спестяване на разходи чрез пропускане на работни
- Лесно проектиране с инженерната програма EJOT ^® ALtra CALC
- Висока устойчивост на вибрации без допълнителни елементи за безопасност
- Висока безопасност при сглобяване поради нисък въртящ момент на звиване и разрушаване
- В случай на ремонт може да се използва метричен винт

Downloads

Bulgarian

Design recommendations ALtracs Plus 1 MB

English

Design recommendations ALtracs Plus 1 MB

German

Design recommendations ALtracs Plus 1 MB

Daniel Zarev

Sales Manager

dzarev@ejot.com
+359 2 421 9637

CAD и други на ejot.com

С еднократна регистрация ще имате достъп до CAD данни в различни формати, както и PDF файлове на техническите чертежи на нашите продукти DELTA PT®, SHEETtracs® и ALtracs® Plus. Освен това CAD & more ви предлага възможността да проектирате вашите индивидуални съединения с помощта на програми за калкулиране или да проверите тяхната осъществимост чрез ПРОГРАМИ ЗА ПРОВЕРКИ ЗА ПРИЛОЖЕНИЕ. Освен това можете да изтеглите най-новите продуктови брошури, технически публикации и стандартите на компанията EJOT.

CAD и други

Специалиста за монтаж в леки метали

Винтовете EJOT ALtracs® Plus са самонарезни крепежни елементи, разработени за максимална здравина в сглобки от леки сплави и други цветни метали като цинк, мед или месинг. ALtracs® Plus е проектиран за директен монтаж в изляти отвори. В сравнение с метричните винтове могат да бъдат реализирани значителни икономии, тъй като броят на работните процеси е намален (например формиране на резба). ALtracs® Plus е подобрената версия на винта ALtracs® и той постига стойности на якост, сравними с метричните винтове от клас на якост 10.9.

Индивидуална помощ при проектиране

Новата програма за калкулиране на EJOT ALtra CALC®, която се основава на механичните параметри на много хиляди приложения и тестови възли, е ценна помощ за предварително оразмеряване на директния монтаж в лек метал. Софтуерът съдържа параметрите на закрепване на винта ALtracs® Plus според размера на материала и пилотния отвор. По този начин ценно време може да бъде спестено още по време на фазата на проектиране на компонентите.

CAE услуги – оптимизиране на компоненти и индивидуална инженерна помощ при проектиране

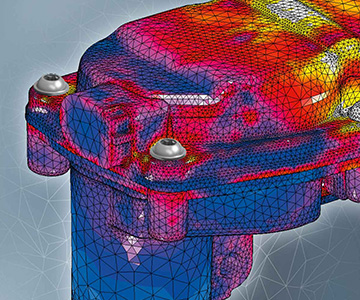

Също така ви подкрепяме по време на фазата на разработка с нашите CAE услуги. С помощта на иновативни инструменти за изчисление и симулация ние оценяваме поведението и ефекта на нашите закрепващи елементи върху вашия компонент при различни натоварвания и след това ви даваме съответната препоръка. Възможно е да се изчисли релаксацията на натоварването на отделни винтови съединения, както и да се анализира поведението на цялостния елемент. Повече...

Оптимизиран дизайн на резбата

Геометрията на резбата играе важна роля за директен монтаж в лек метал, поради различните якостни свойства на стоманата и лекия метал, което налага специален дизайн на стоманения винт. Фланецът на резбата с наклон от 33 ° формира значително по-здрава женска резба, в сравнение с 60 градусовия. Женската резба в по-слабия лек метал е усилена с по-голяма резба в основата, с което се постига баланс на напреженията в двата материала. Асиметричния фланец на резбата прави оптимално преместването на материала и създава голямо зацепване.

Сигурен монтаж

Ниския инсталционен и високия момент на разрушаване спомагат за широк прозорец за сигурен монтаж с обикновени електрически и пневматични устройства. В допълнение, методите за затягане с контролиран въртящ момент (ъгъл) могат да се прилагат и извън границата на еластичност на винта, тъй като точката му на разрушение може да бъде точно определена.Кръглото напречно сечение в комбинация с различни монтажни дълбочини (от 1 до 2,5 x d) позволява висока степен на гъвкавост при избора на подходяща система за закрепване. Острите фланци на резбата на ALtracs® Plus, както и коничната форма в началото на винта улесняват центрирането и подравняването, което води до лесно затягане на винта дори в изляти отвори с ръчни инструменти

ALtracs® Plus WN 51 Форми на главите и задвижвания

WN5117 Шестоъгълник с фланец
WN5151 лещовидна глава с шайба TORX PLUS®/AUTOSERT

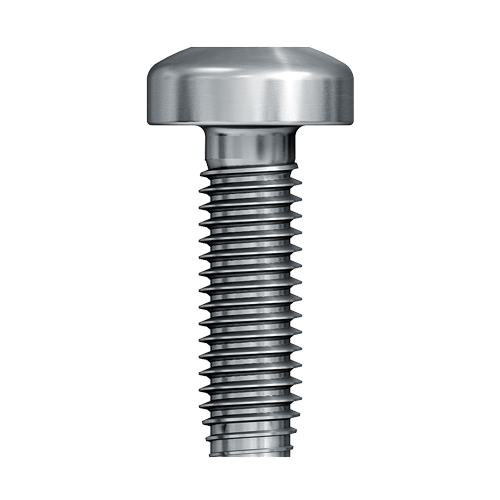

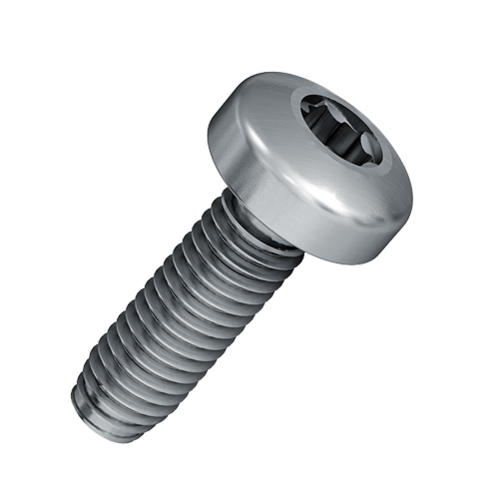

WN5152 лещовидна глава с TORX PLUS®/AUTOSERT
WN5153 лещовидна глава TORX PLUS®/AUTOSERT
WN5154 скрита глава TORX PLUS®/AUTOSERT

For detailed information, please refer to the EJOT company standard.
За подробна информация, моля направете справка с фирмения стандарт на EJOT.
Може да го свалите от секцията "CAD & more".
Натиснете тук за регистрация: "CAD & more"
